Système de mesure des caractéristiques spectrales et de la puissance
Schéma structurel du système de mesure Le système de mesure est divisé en un système avec un analyseur de spectre, représenté à la figure 1. 3, et un système de mesure de puissance comme indiqué à la figure 2. 4. Le premier sert habituellement à mesurer les niveaux de puissance de petite et moyenne et à analyser le spectre.
Désignation des marchandises
marqueur
Schéma structurel du système de mesure
Le système de mesure est divisé en un système avec un analyseur de spectre, représenté à la figure 1. 3, et un système de mesure de puissance comme indiqué à la figure 2. 4. Le premier est couramment utilisé pour mesurer les niveaux de puissance de petite à moyenne et l'analyse du spectre; le second est spécialement conçu pour la mesure de la puissance de précision.

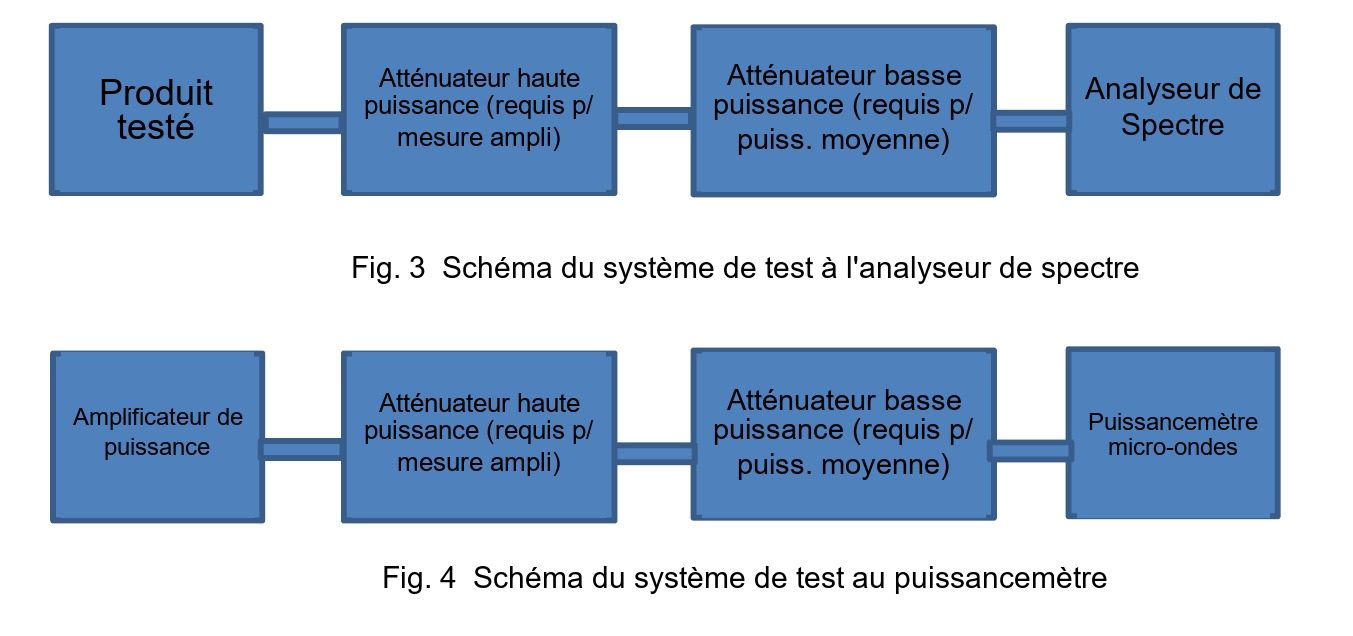

Figure 3. Schéma structurel d ' un système de mesure avec un analyseur de spectre
Figure 4. Schéma structurel du système de mesure avec compteur de puissance
Points clés pendant les mesures
Tous les instruments doivent être solidement reliés à une ligne de mise à la terre dédiée; il est strictement interdit d'utiliser le réseau électrique neutre comme une mise à la terre protectrice pour le système de mesure.
Au port de sortie de l'amplificateur de puissance, il est recommandé d'installer une isolateur;
La valeur de l ' atténuateur doit être sélectionnée correctement; il faut s ' assurer que la puissance entrant dans le dispositif de mesure est dans une plage de sécurité;
Le système doit être entièrement chauffé et étalonné.
L'opérateur doit être équipé d'un bracelet antistatique;
les conditions environnementales doivent satisfaire aux exigences de la méthode de mesure.
